[복사하고 따라하는 아두이노] 아두이노 조도센서 제어

안녕하세요 공대 박형입니다.

오늘은아두이노 조도센서세요 공대 박형입니다.



오늘은아두이노 조도센서 제어를 해보겠습니다.



코드부터 보시죠.



int cds = A0;

int cds_val;



void setup()

{

  Serial.begin(9600);

}



void loop()

{

  cds_val = analogRead(cds);

  Serial.println(cds_val);

  delay(100);

}

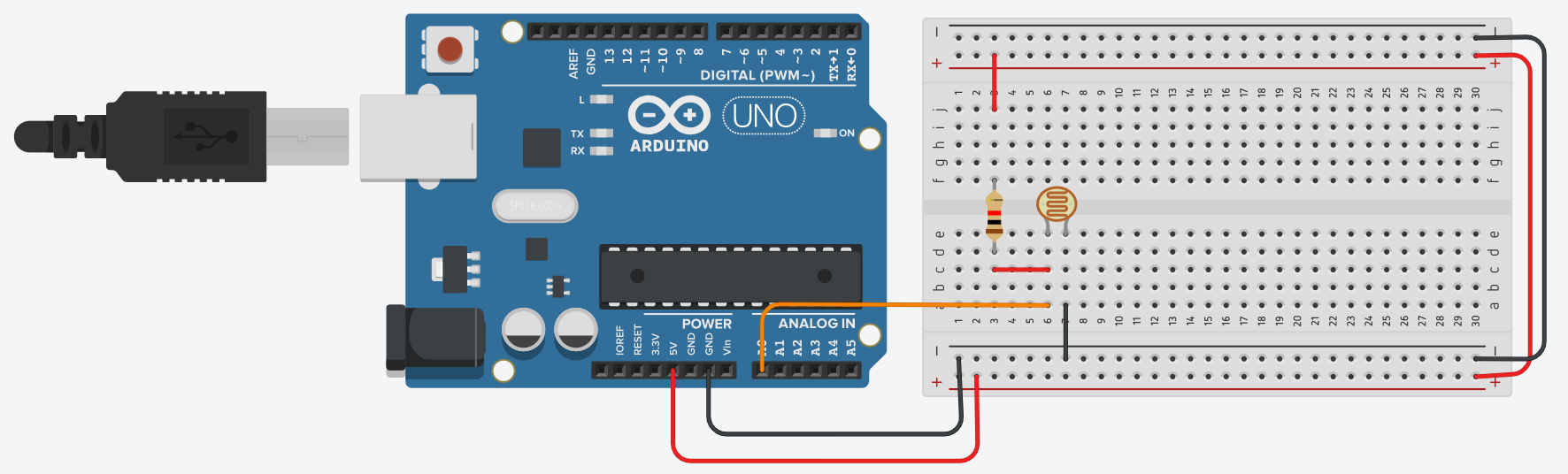

회로도입니다.

아날로그 핀을통해 조도센서의 빛의 세기 값을 사용할 수 있습니다.

전원부에는 1k옴 저항을 달았습니다.



조도센서를 통해 빛의 밝기에 따라 아날로그 데이터 값을 출력하는 프로그램을 완성했습니다.

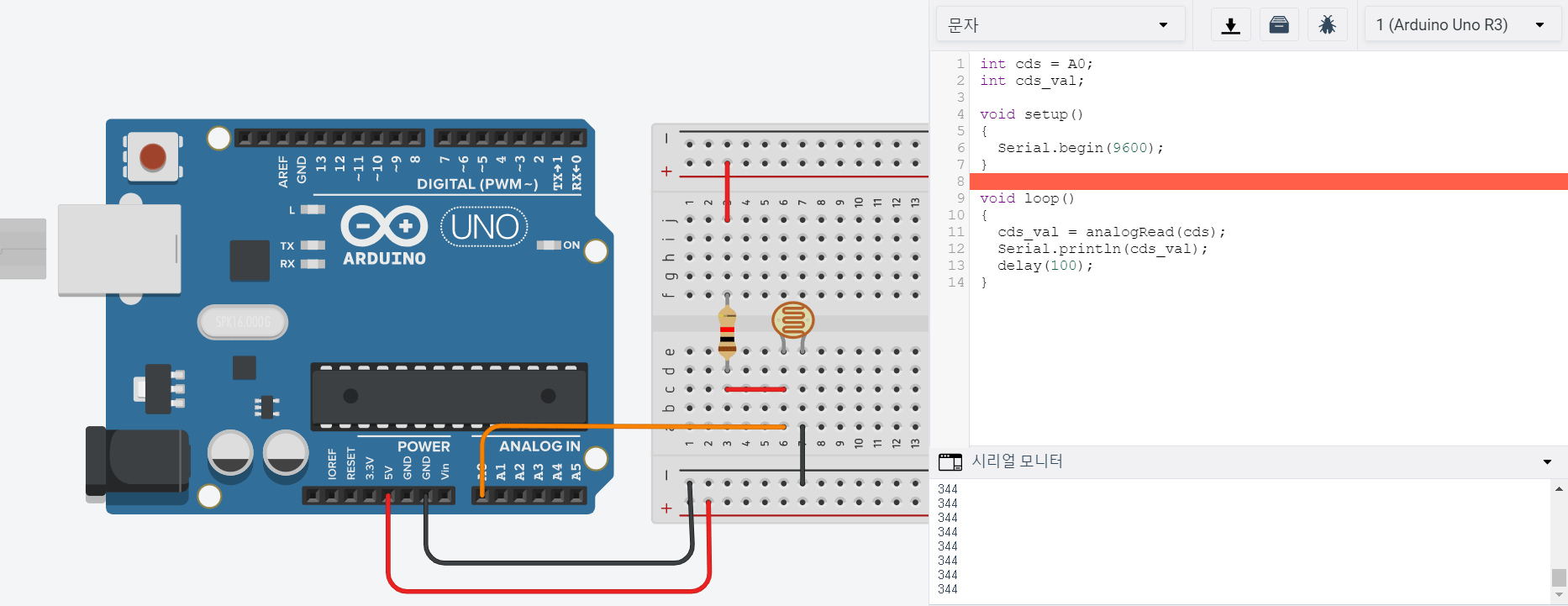

시리얼 모니터를 통해 밝기에 따라 값이 변화하는것을 확인할 수 있습니다.

빛이 강할 때는 0에 가까운 숫자를, 어둠이 강할 때는 1023에 가까운 숫자를 출력합니다.





다음 시간에는 아두이노 가변저항을 사용하는 방법에 대해 알아보겠습니다.



궁금한 부분은 질문 해주시면 성심껏 답변해드리겠습니다.



읽어주셔서 감사합니다.
